SapratnePIR sensora diapazons un viltus sprūda mazināšana
Pasīvie infrasarkanie (PIR) sensori ir mūsdienu drošības un automatizācijas nepārspējami varoņi. Šīs visuresošās ierīces, kas atrodamas visās ierīcēs, sākot no drošības gaismām līdz viedajām mājas sistēmām, klusi uzrauga to vidi, vai tās kustas. To darbība šķiet vienkārša,-tie nosaka kustību un aktivizē darbību. Tomēr to inženierija ir sarežģīta, precīzi pielāgota cilvēka klātbūtnes noteikšanai, vienlaikus saprātīgi ignorējot parastos vides traucējumus. Šajā rakstā ir apskatīta PIR sensora noteikšanas diapazona un leņķa specifika un izpētītas daudzslāņu tehnoloģiskās stratēģijas, ko tas izmanto, lai panāktu ievērojamu uzticamību.
Atklāšanas zonas noteikšana:Diapazons un leņķis
PIR sensora "skats" nav viens, slaucošs stars, bet gan vairāku, atsevišķu noteikšanas zonu kopums, ko rada specializēts objektīvs. Precīzas specifikācijas var atšķirties atkarībā no modeļa un ražotāja, taču pastāv vispārīgi standarti.
Noteikšanas leņķis (skata lauks):Visizplatītākajiem PIR sensoriem ir ahorizontālais noteikšanas leņķis ir aptuveni 110 līdz 120 grādi, kas tiek kvalificēts kā platleņķa{0}}skats. Tas nodrošina plašu pārklājumu tipiskai telpai vai āra zonai. Vertikāli leņķis ir daudz šaurāks, bieži ap 70-80 grādiem, fokusējot sensora jutību uz zonu, kur cilvēks staigātu, nerāptos pa grīdu vai lidotu pie griestiem.
360 grādu pārklājums:Lietojumprogrammām, kurām nepieciešams pilnīgs panorāmas pārklājums, piemēram, lielā atvērtā birojā vai mazumtirdzniecības veikalā, tiek izmantots 360 grādu PIR sensors. Tas parasti tiek panākts nevis ar vienu -virzienu elementu, bet gan arvairāku sensoru bloku uzstādīšana (piemēram, četri 90 grādu sensori)viena kupola korpusa iekšpusē. Katra vienība uzrauga savu kvadrantu, un sistēmas loģika apvieno to ievades, lai izveidotu pilnu -apļa noteikšanas lauku.
Noteikšanas diapazons:Standarta noteikšanas diapazons lielākajai daļai dzīvojamo PIR sensoru irlīdz 10-12 metriem (apmēram 30-40 pēdas). Augstas veiktspējas modeļi, kas paredzēti komerciālai vai āra drošībai, var paplašināt šo diapazonu līdz 20 metriem (65 pēdām) vai vairāk. Ir ļoti svarīgi saprast, ka diapazons nav absolūts; to ietekmē kustīgā objekta izmērs un temperatūra. Persona, kas iet tieši pretī sensoram, tiks uztverta lielākā diapazonā nekā mazs mājdzīvnieks, kas pārvietojas uz sāniem noteikšanas zonas malā.
Galvenais izaicinājums: viltus izraisītāju mazināšana
PIR sensora pamatprincips ir tāds, ka tas nosaka infrasarkanā starojuma (siltuma) izmaiņas, nevis pašu kustību. Katrs objekts izstaro IR enerģiju, un sensors ir kalibrēts, lai meklētu konkrētu parakstu. Tas padara to jutīgu pret viltus izraisītājiem no siltuma avotiem, kas nav-cilvēki. Lai to pārvarētu, ražotāji izmanto aparatūras un programmatūras risinājumu kombināciju.
1. Freneļa objektīvs: zonu mozaīkas izveide

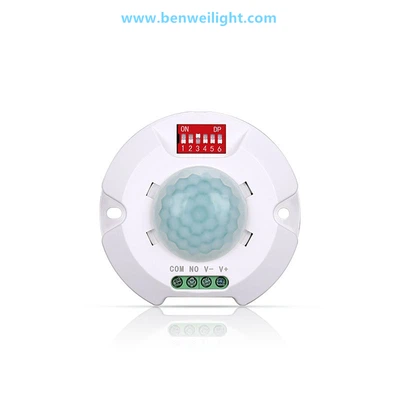

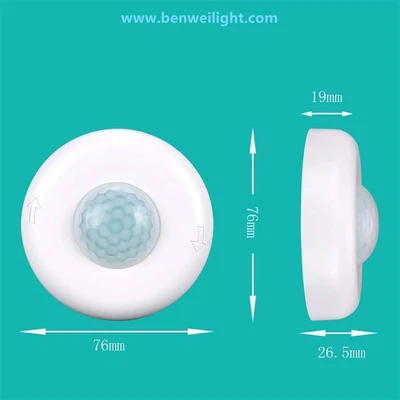

Pirmā aizsardzības līnija ir plastmasas kupols, kas pārklāj sensoru{0}}Fresnel objektīvu. Šis objektīvs nav gluds; tas ir veidots mazu, precīzu šķautņu masīvā. Katrs aspekts fokusē infrasarkano starojumu no noteikta virziena uz piroelektrisko sensora elementu, kas atrodas apakšā, efektīvi veidojot atsevišķu noteikšanas zonu mozaīku. Lai sensors reģistrētu notikumu, siltuma avotam jāpārvietojas no vienas zonas uz otru, izraisot straujas izmaiņas IR signālā. Vienmērīgas siltuma izmaiņas visās zonās vienlaikus-piemēram, saules gaisma, kas lēnām izplatās pa grīdu vai HVAC ventilācijas atvere, kas izpūš gaisu-neizveido šo secīgo zonas-iedarbināšanas modeli, tāpēc tā tiek ignorēta.
2. Divu vai četru sensoru elementi: diferenciālais signāls
Sensora centrā ir divi vai četri piroelektriskie elementi, kas savienoti pretējā polaritātē (diferenciālais pāris). Kad cilvēks pārvietojas pa noteikšanas lauku, viņš vispirms silda vienu elementu, tad otru, radot pozitīvu-negatīvu sprieguma impulsu, ko shēma atpazīst kā derīgu notikumu. Apkārtējā, vienmērīga siltuma maiņa (piemēram, saules stars, kas sasilda visu telpu) vienādi un vienlaikus ietekmētu abus elementus, kā rezultātā nerodas neto diferenciālais signāls un līdz ar to arī sprūda. Tas ir galvenais iemesls, kāpēc PIR sensori ir ļoti izturīgi pret viltus trauksmēm no saules gaismas un temperatūras novirzes.
3. Digitālā signālu apstrāde (DSP)un Analytics
Mūsdienu PIR sensori ietver mikrokontrollerus, kas analizē analogo signālu no sensora elementiem. Šis DSP var:
* Filtrēt pēc impulsu skaita un laika:Cilvēka kustība rada īpašu impulsu modeli. DSP var ieprogrammēt, lai ignorētu atsevišķus, pēkšņus tapas (piemēram, gaismas zibspuldzi) vai lēnas, līkumainas izmaiņas. Tam nepieciešama impulsu secība, kas atbilst staigājoša cilvēka ritmam.
* Amplitūdas diskriminācija:Cilvēka ķermeņa infrasarkanais signāls ir ievērojami spēcīgāks nekā mazam mājdzīvniekam. DSP var iestatīt signāla stipruma slieksni, kas nepieciešams, lai izraisītu palaišanu, efektīvi filtrējot dzīvniekus, kas ir mazāki par noteiktu svaru (piemēram, 20-40 mārciņas atkarībā no sensora “mājdzīvnieku imunitātes” novērtējuma).
4. Vides blīvēšana un mehāniskā konstrukcija
Lai cīnītos pret viltus izraisītājiem, ko rada kustīgi aizkari vai netīrumi, ko izpūš HVAC gaisa plūsma, sensori ir konstruēti ar fiziskām barjerām. Pats Fresnel objektīvs darbojas kā filtrs gaisā esošām daļiņām. Turklāt sensors parasti ir noslēgts, lai novērstu iekšējo gaisa plūsmu ietekmi uz jutīgajiem piroelektriskajiem elementiem.
Secinājums: jutīguma un uzticamības līdzsvars
PIR sensora efektivitāte liecina par elegantu inženieriju, kas atrisina sarežģītu problēmu. Nodarbinot a120 grādu platleņķa-leņķa vai vairāku{2}}elementu 360 grādu objektīvsaptvērumam un daudzpusīgai pieejai{0}optiskā fokusēšana (Fresnel objektīvs), elektriskā diferenciācija (divi elementi) un viedā digitālā analīze (DSP), šīs ierīces sasniedz ievērojamu varoņdarbu. Tie saglabā augstu jutību pret cilvēka kustību unikālo infrasarkano signālu, vienlaikus paliekot nelokāmi vienaldzīgi pret neskaitāmiem vides faktoriem-saules gaisma, HVAC caurvēja un mazi mājdzīvnieki-, kas citādi padarītu tos nederīgus. Šis rūpīgais līdzsvars padara PIR sensoru par ilgstošu un uzticamu automatizēto un drošības sistēmu stūrakmeni visā pasaulē.
