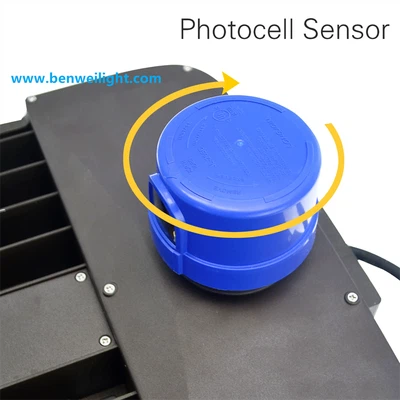

Zinātne aiz mugurasfotoelementu vadības sensori: kā viņi automatizē lēmumus par apgaismojumu
Pamatprincips: Gaismas vadības sensoru (fotoelementu) izmantošanafotodetektorilai izmērītu apkārtējās vides apgaismojumu (luksos) un aktivizētu apgaismojumu, pamatojoties uz iepriekš-iestatītiem sliekšņiem. Šis process ietver fiziku, elektroniku un vides pielāgošanos.
1. Sensora mehānisms:No gaismas līdz elektriskiem signāliem
Fotoelementi balstās uz vienu no divām tehnoloģijām:
Kadmija sulfīda (CdS) fotorezistori(Visbiežāk):
Pretestībasamazināspalielinoties gaismas intensitātei. Tumsa paaugstina pretestību, iedarbinot ķēdi.
Pros: Zemas izmaksas, plašs spektra diapazons.
Mīnusi: Lēna reakcija (~100 ms), ātrāk nolietojas.
Silīcija fotodiodes(Premium modeļi):
Radīt strāvu, kad fotoni ietriecas PN krustojumā. Ātrāka atbilde (<10ms), higher accuracy.
Pros: Ilgs kalpošanas laiks, stabils ekstremālos temperatūras apstākļos.
Mīnusi: 3x dārgāk.
Signāla ceļš:
Gaisma → Fotodetektors → Analogais signāls → Salīdzinājuma ķēde → Relejs/Draiveris → Gaismas izvade
2. Sliekšņa lēmums: cik "tumšs" ir pietiekami tumšs?
Rūpnīcas{0}}kalibrēti aktivizētāji:
Ieslēdziet -Ieslēgt slieksni: parasti 5–20 luksi (krēslā)
Piemērs: 10 luksi ≈ dziļa krēsla (redzami ielu gaismas)
Izslēgt{0}}slieksni: 50–100 luksi (rīta)
Kāpēc divi sliekšņi?
Histerēzes sprauga (piem., IESLĒGTS pie 10 luksiem → IZSLĒGTS pie 70 luksiem) novērš ātru pārvietošanos krēslas laikā.
3. Vides kompensācija: viltus trigeru pārspējšana
Sensori cīnās pret traucējumiem, izmantojot:
| Izaicinājums | Risinājums | Tehniskā pieeja |
|---|---|---|
| Pēkšņi gaismas tapas(Automašīnas priekšējie lukturi) | Laika{0}}aiztures shēmas | 15–30 sek. aizkave pirms izslēgšanas |
| Putekļu/miglas izkliede | IR-izgriezti filtri | Bloķējiet neredzamo IR, fokusējieties uz 400–700 nm |
| Mēness gaisma Viltus rītausma | Virziena ekranēšana | 120 grādu FOV ierobežojums + mehāniskie pārsegi |
| Sezonas gaismas maiņas | Adaptīvie algoritmi (viedie sensori) | GPS{0}}sinhronizēti astronomiskie pulksteņi |
4. Reālā-Pasaules kalibrēšana: Vietnes-Īpaša regulēšana
Manuāla regulēšana:
Sensoru rotējošās skalas regulē jutību:
Pilsētas teritorijas (augsts gaismas piesārņojums): iestatiet uz 5 luksi
Lauku zonas: 10–15 luksi
Smart Auto{0}}kalibrēšana:
Augstākās klases{0}}sensori (piemēram, Tvil City) 72 stundu laikā "apgūst" apkārtējās vides modeļus, lai optimizētu sliekšņus.
5. Kļūmes režīmi un uzticamības dati
Nozares testēšana atklāj galvenās ievainojamības:
| Neveiksmes cēlonis | Neveiksmju rādītājs | Mīkstināšana |
|---|---|---|
| Putekļu/eļļas pārklājums | 32% | IP65+ hermētisks objektīvs + pašattīrošie-nano-pārklājumi |
| Sprieguma tapas | 28% | 4kV pārsprieguma aizsardzība + varistori |
| Ārkārtīgi auksts (<-30°C) | 19% | Apsildāmi korpusi (ar termistoru{0}}vadāmi) |
| Kukaiņu ligzdošana | 12% | Pret{0}}kukaiņu tīkla ventilācijas atveres |
6. Viedie sensori: ārpus pamata ieslēgšanas/izslēgšanas
Mūsdienu fotoelementi ir integrēti ar:
Aptumšošanas protokoli(0–10 V/DALI):
Pielāgojiet spilgtumuproporcionāliuz tumsu:
ja lukss < 10: spilgtums=100%
elif 10 < luksi < 50: spilgtums=(50 - luksi) * 2,5% # Lineāra aptumšošana
IoT ekosistēmas:
Noslogojuma sensora ignorēšana (tukšās telpās izslēdziet apgaismojumu)
Laikapstākļu datu integrācija (pastiprināta jauda vētras laikā)
7. Lietojumprogrammas-specifiskā loģika
Ielu apgaismojums:
Aptumšot līdz 30% pēc pusnakts (ja netiek konstatēta kustība) → 70% enerģijas taupīšanas.
Siltumnīcas:
Papildu apgaismojums tikai tad, ja dabiskais lukss < 12 000 (optimāls fotosintēzei).
Viedās mājas:
Režīms “Viltus noslogojums”: nejauša ieslēgšana/izslēgšana brīvdienu laikā attur zagļus.
8. Nozares standarti un sertifikāti
Dark Sky atbilstība:
Sensoriem gaismas ir jāizslēdz 30 minūšu laikā pēc rītausmas (IDA-APS vadlīnijas).
Elektriskā drošība:
UL 773A sertifikāts fotokontroles precizitātei (±5% luksa slieksnis).
Secinājums: precizitāte, izmantojot slāņveida inteliģenci
Gaismas vadības sensori pārveido vienkāršu fotofiziku uzticamā automatizācijā, apvienojot:
Fiziskā Sensācija(Fotorezistori/diodes)
Histerēzes vadība(Sliekšņa atstarpes)
Vides sacietēšana(Filtri/aizsardzība)
Adaptīvā loģika(Paš{0}}kalibrēšana/IoT)
Galvenās specifikācijas, kas jāpārbauda, pērkot:
✅ Luksa sliekšņa diapazons(piem., regulējams 5–100 luksi)
✅ Histerēze> 30 luksi (novērš mirgošanu)
✅ IP reitingsLielāka vai vienāda ar IP65 (izturība pret laikapstākļiem/putekļiem)
✅ Pārsprieguma aizsardzībaLielāks vai vienāds ar 2kV
