LED paketes specifikāciju tehniskā analīze
Autors: Kevins Rao, 2025. gada 28. novembris

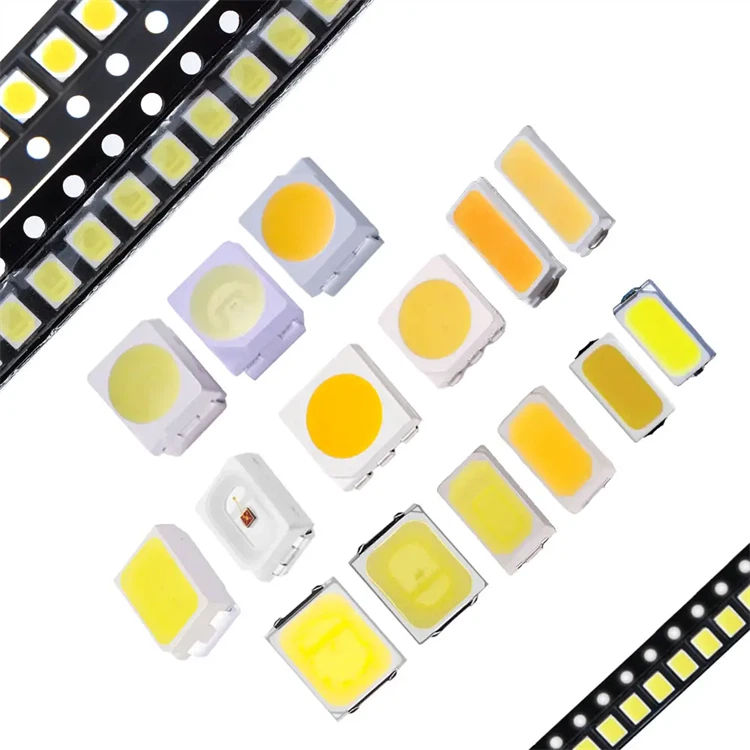

Dažādas LED pakotnes specifikācijas atbilst konkrētiem tehniskajiem parametriem un pielietojuma scenārijiem. Četru -ciparu kods apzīmē iepakojuma izmērus, pirmie divi cipari norāda platumu un pēdējie divi cipari norāda garumu, abi 0,1 milimetra mērvienībās. Piemēram, 2835 apzīmē iepakojuma struktūru, kuras platums ir 2,8 mm un garums 3,5 mm.
Fiziskie izmēri un spēka attiecības
3528 iepakojums: Izmēri 3,5×2,8 mm, tipiskā piedziņas strāva 20 mA, jauda 0,06 W
5050 iepakojums: Izmēri 5,0×5,0 mm, integrētas trīs mikroshēmas, jauda 0,2 W
2835 pakete: Izmēri 2,8×3,5 mm, tipiskā piedziņas strāva 60 mA, jauda 0,2 W
5730 pakete: Izmēri 5,7×3,0 mm, tipiskā piedziņas strāva 150 mA, jauda 0,5 W
Materiāls un termiskās īpašības
Iepakojuma materiāli tieši ietekmē siltuma izkliedes efektivitāti un lūmena nolietojuma ciklu. PPA (poliftalamīds) kalpo kā pamatmateriāls, kas piemērots vidējas un zemas jaudas{1}}paketei. PCT (policikloheksilēndimetilēntereftalāts) piedāvā izcilu augstas -temperatūras izturību, padarot to piemērotu liela-jaudas blīvuma konstrukcijām. Keramikas pamatnes nodrošina vislabāko siltuma pārvaldības veiktspēju, taču par augstākām izmaksām.
Lai gan 2835 pakotnei ir tādi paši izmēri kā 3528, tajā ir uzlabots siltuma pārvaldības dizains, kas nodrošina lielāku jaudas jaudu, izmantojot optimizētu iekšējo struktūru un materiālu sastāvu. Šis dizains samazina 2835 termiskās pretestības koeficientu par aptuveni 40%, salīdzinot ar 3528 tajā pašā apgabalā.
Optiskās veiktspējas atšķirības
5050 pakotne, pateicoties tā izmēra priekšrocībām, var uzņemt trīs neatkarīgas mikroshēmas, padarot to par standarta risinājumu RGB krāsu sajaukšanas dizainiem. Vienmērīgi izvietotās primārās krāsas mikroshēmas tās izstarojošā virsmā efektīvi novērš krāsu novirzes. 3528 pakotnei ir nepieciešama vairāku monohromatisku ierīču kombinācija RGB lietojumprogrammās, tādējādi radot problēmas ar krāsu sajaukšanas viendabīgumu.
2835 un 5730 pakotnēs ir izmantota plakana gaismas -izstarojoša struktūra, kas ļauj vieglāk kontrolēt gaismas sadalījuma līkni un piedāvā lielāku elastību sekundārajā optiskajā dizainā. 3014 pakotne, kuras biezums ir tikai 0,8 mm, ir piemērota īpaši-plāniem fona apgaismojuma moduļiem, taču tās vienas-čipsas struktūra ierobežo spilgtuma izvadi.
Sistēmas integrācijas apsvērumi
LED lentes siltuma vadības spēja nosaka praktiski izmantojamo jaudu. Lai gan vienas 5730 paketes nominālā jauda ir 0,5 W, blīvi izvietotās instalācijās tai bieži ir nepieciešams samazināt. 3030 pakotnes nominālā jauda ir 1,0 W, taču praktiskos lietojumos tā parasti ir ierobežota līdz 0,7 W, lai nodrošinātu lūmena uzturēšanu visā tā kalpošanas laikā.
Tehnisko parametru salīdzināšanas tabula
| Parametrs | 3528 | 5050 | 2835 | 5730 | 3030 |
|---|---|---|---|---|---|
| Fiziskie izmēri (mm) | 3.5×2.8 | 5.0×5.0 | 2.8×3.5 | 5.7×3.0 | 3.0×3.0 |
| Tipiskā jauda (W) | 0.06 | 0.2 | 0.2 | 0.5 | 0.7-1.0 |
| Piedziņas strāva (mA) | 20 | 3×20 | 60 | 150 | 300 |
| Termiskā pretestība (grāds/W) | 180 | 90 | 75 | 45 | 30 |
| Efektivitāte (lm/W) | 100-120 | 90-110 | 120-140 | 130-150 | 140-160 |
| Minimālais CRI | 70 | 75 | 80 | 80 | 85 |
| Lietojumprogrammas lauks | Dekoratīvs | RGB efekti | Vispārējais apgaismojums | Rūpnieciskais | Profesionāls |
Inženierzinātņu lietojumprogrammu rokasgrāmata
Siltuma dizaina specifikācijas
Izmantojot alumīnija substrātu kā siltuma izkliedes nesēju, nodrošiniet, lai termiskās smērvielas uzpildes slāņa biezums būtu no 0,1 līdz 0,15 mm. Sloksnes konstrukcijām, kuru jaudas blīvums pārsniedz 8 W/m, jāpievieno papildu metāla spuras. 5730 un 3030 iepakojumiem nepieciešams substrāta vara biezums vismaz 2 unces, lai samazinātu termiskos gradientus.
Optisko attiecību risinājumi
2835 pakotne var sasniegt CRI virs 80 pie 5000K CCT, piemērota komerciālam apgaismojumam. 5730 pakotne, izmantojot pielāgotas fosfora attiecības, var sasniegt pozitīvu R9 vērtību pie 3000 K CCT, kas atbilst medicīniskā apgaismojuma standartiem.
Piedziņas dizaina parametri
Pastāvīgās strāvas piedziņas precizitātei jābūt ±3% robežās. 5050 RGB pakotnēm PWM aptumšošanas frekvencei ir jābūt lielākai par 2000 Hz, lai izvairītos no zemas-frekvences mirgošanas. Lai nodrošinātu krāsu konsekvenci, vairāku kanālu draiveru mikroshēmu-kanālu-atbilstībai ir jābūt lielākai par 98%.
FAQ
Vai var sajaukt dažādu iepakojumu gaismas diodes?
Nav ieteicams vienā ķēdē sajaukt dažādas pakotnes specifikācijas. Elektrisko parametru atšķirības var izraisīt nevienmērīgu strāvas sadalījumu, paātrinot ierīces novecošanos.
Kā novērtēt faktisko dzīves ilgumu?
Aprēķins, pamatojoties uz LM-80 testa datiem apvienojumā ar krustojuma temperatūras kontroles līmeņiem. Ja savienojuma temperatūra tiek uzturēta 85 grādu līmenī, 2835 iepakojuma L70 kalpošanas laiks var sasniegt 30 000 stundas.
Pret{0}}atspīduma dizaina prasības?
Izmantojot 2835 paketi, gaismas izkliedes leņķis jākontrolē 120 grādu robežās. Ērtai gaismas sadalei ir izvēlēta matēta lēca ar miglainības vērtību 30-40%.
Izmaksu{0}}ieguvumu analīze?
Lai gan vienības izmaksas 2835 ir augstākas par 3528, kopējās risinājuma izmaksas var samazināt par 15-20%, pamatojoties uz uzlabotu sistēmas efektivitāti.
Uzticamības pārbaudes standarti?
Pēc 1000 stundu 85 grādu/85% RH dual-85 testa lūmena nolietojumam jābūt mazākam par 5%. Mehāniskā vibrācijas pārbaude atbilst IEC 60068-2-6 standartam.
Saderības pārbaudes metode?
Izmantojiet integrējošu sfēru, lai izmērītu telpisko krāsu sadalījumu; pārbaudiet viendabīgumu, izmantojot deviņu{0}}punktu pārbaudes metodi. Kromatiskuma koordinātu novirzei jābūt mazākai par 0,005.
