M/P attiecības un augsta krāsu atveides indeksa LED gaismekļu spektroskopiskā korelācijas analīze

LED gaismekļu M/P attiecības un augsta krāsu atveides indeksa spektroskopiskā korelācijas analīze

Autors: Kevins Rao, 2025. gada 1. decembris

Spektrālā sadalījuma novērtēšanai apgaismes produktos ir jāiekļauj bioloģiskās iedarbības parametri. M/P attiecība kalpo kā indikators gaismas avotu ne-vizuālās bioloģiskās ietekmes mērīšanai, un tās korelācija ar krāsu renderēšanas indeksu (CRI) ir kļuvusi par tehnisko novērtējumu centrālo punktu.

M/P attiecības aprēķināšanas princips

M/P attiecība tiek definēta kā melanopiskā luksa koeficients, kas dalīts ar fotopisko luksu. Aprēķins ir balstīts uz melanopiskās darbības funkciju mel(λ) un fotopisko funkciju V(λ), kas definēts CIE S 026/E:2018 standartā. Mērinstrumentiem jāatbilst ISO/CIE 19476:2014 standartam, kas pieprasa spektrālā viļņa garuma intervālu 1 nm.

M/P attiecība nosaka gaismas avota iespējamo ietekmi uz melatonīna nomākšanu. Rūpnieciskā apgaismojuma standarts ANSI/IES TM-18-20 nosaka, ka nakts darba vides apgaismojuma M/P attiecībai jābūt zem 0,6.

Nodrošina Excel rīki no WELL Building Institute.

Augstas{0}}CRI gaismas diožu spektrālās īpašības

Gaismas diodes ar augstu krāsu renderēšanas indeksu nodrošina savu veiktspēju, pateicoties vairāku{0}}joslu spektra uzlabošanai. Tipisks CRI 97 LED veido trīs starojuma maksimumus pie aptuveni 450 nm, 540 nm un 610 nm. Šī spektrālā struktūra palielina starojuma enerģijas īpatsvaru 450–480 nm joslā, vienlaikus palielinot R9 vērtību.

Testa dati liecina, ka pie korelētas krāsas temperatūras (CCT) 3000K, kad CRI palielinās no 80 līdz 95, starojuma plūsmas īpatsvars 450-480 nm joslā palielinās no 12% līdz 18%. Šī josla atbilst melanopiskās darbības funkcijas jutīgajam reģionam.

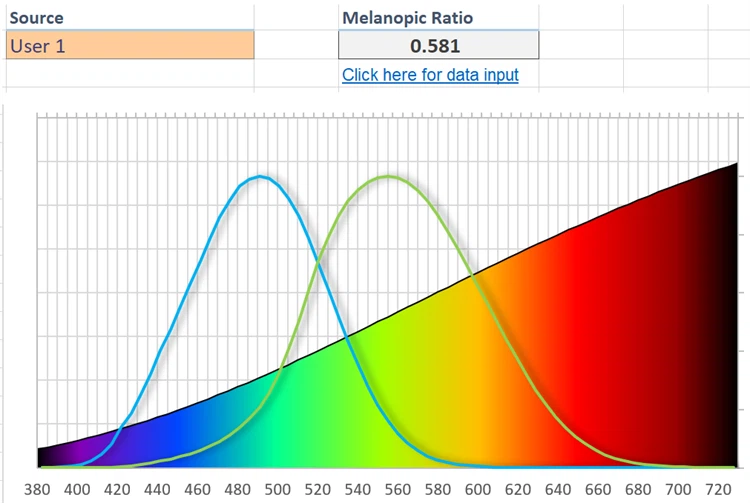

Ekrānuzņēmums no WELL Building Institute Excel rīka

Salīdzinošie spektrālo parametru dati

*Datu avots: IES TM-30-20 testēšanas standarts, mērījumu apstākļi 25 grādi ±1 grāds *

                                                    Ekrānuzņēmums no WELL Building Institute Excel rīka

Inženiertehnoloģiju ietekmes analīze

Spektrālā dizaina pretruna
Lai sasniegtu augstu CRI, ir nepieciešams nepārtraukts spektrālais sadalījums 600–700 nm diapazonā. Pašreizējās tehnoloģijas uzlabo intensitāti450 nm zilā mikroshēmalai ierosinātu sarkano fosforu, tādējādi palielinot īsviļņu{0}}zilo starojumu. Pārbaudes liecina, ka par katru R9 vērtības 10 punktu pieaugumu starojuma plūsma pie 450 nm palielinās par aptuveni 3,2%.

Bioloģiskā efekta optimizācijas shēma
Violetās mikroshēmas ierosmes tehnoloģijas izmantošana var samazināt M/P attiecību. Izmantojot 405 nm violetu mikroshēmu ar tri-luminoforiem, CRI var uzturēt virs 95, vienlaikus samazinot M/P attiecību līdz 0,48. Šī tehnoloģija jau tiek izmantota medicīniskā apgaismojuma scenārijos.

Apgaismojuma kontroles stratēģija
Inteliģentās apgaismojuma sistēmas dinamiski pielāgo spektru, pamatojoties uz diennakts ritmiem. Nakts režīms ierobežo 450 nm starojuma proporciju līdz 12%, vienlaikus papildinot apgaismojumu ar590 nm dzintara gaismas diodes. Šī sistēma atbilst WELL Building Standard L03 klauzulas prasībām.

Piemērošanas scenārija vadlīnijas

Biroja apgaismojuma konfigurācija
Dienas darba zonās tiek izmantoti gaismas avoti arCRI virs 90, ar M/P attiecību, kas tiek kontrolēta diapazonā no 0,55 līdz 0,65. Konferenču telpas apgaismojumam ir regulējami spektra režīmi: prezentācijas režīms uzlabo krāsu atveides veiktspēju, savukārt nakts sanāksmju režīms samazina M/P attiecību.

Medicīnas apgaismojuma risinājumi
Pacientu istabas nakts apgaismojumā tiek izmantoti īpaši gaismas avoti ar CRI 80 un M/P koeficientu zem 0,4. Ķirurģiskais apgaismojums izšķir vispārējo apkārtējo apgaismojumu un ķirurģiskā lauka apgaismojumu, pēdējais saglabā augstus krāsu atveides raksturlielumus, savukārt apkārtējā apgaismojumā tiek izmantoti zemas M/P attiecības avoti.

Rūpnieciskā apgaismojuma standarti
Nepārtrauktas darbības vietnēs tiek ieviestas{0}}uz laiku balstītas apgaismojuma stratēģijas. Nakts pirmajā pusē tiek izmantots augsts-CRI apgaismojums, pēc pusnakts pārslēdzoties uz zemas M/P attiecības režīmu. Apgaismojuma uzturēšanas koeficients paliek nemainīgs, savukārt spektrālās jaudas sadalījums tiek regulēts saskaņā ar iestatīto programmu.

FAQ

M/P attiecības mērīšanas metode
Izmantojiet spektroradiometru, lai izmērītu spektrālās jaudas sadalījumu, kas aprēķināts saskaņā ar CIE 218-2016 standartu. Ātrai novērtēšanai uz vietas var izmantot kalibrētus zilās gaismas bīstamības testerus, rezultātus reizinot ar konversijas koeficientu 0,82.

Produkta specifikācijas marķēšanas prasības
Apgaismojuma produktu tehniskajā dokumentācijā jāiekļauj M/P attiecības vērtības trim CCT punktiem: 3000K, 4000K un 5000K. Testa ziņojumos jānorāda izmantotais standarts un mērījumu nenoteiktība, kurai jābūt mazākai par 8%.

Esošie sistēmas modernizēšanas risinājumi
Nemainot gaismekļus, uzstādot 475 nm nogrieztus -optiskos filtrus, M/P attiecību var samazināt par 35%-40%. Filtra gaismas zudums ir aptuveni 12%, tādēļ ir nepieciešams attiecīgi palielināt bāzes apgaismojuma projektēto vērtību.

Standarta atbilstības pārbaude
Medicīnas ēku apgaismojumam ir nepieciešams 24-stundu melatonīna ritma ietekmes novērtējuma ziņojums. Ziņojumā jāiekļauj MLT-laukuma vērtības aprēķini un spektrālās laikrindas analīze saskaņā ar GB 50034-2021 H pielikumu.

Produktu izvēles lēmuma pamatojums
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 un nakts režīms M/P<0.45.

Atsauces standarti un literatūra

CIE S 026/E:2018Optiskā starojuma mērīšanas sistēma uz ipRGC{0}}ietekmētām atbildēm

ANSI/IES TM-18-20Diennakts apgaismojuma projektēšanas vadlīnijas

WELL Building Standard v2 L03 klauzula

GB 50034-2021Ēku apgaismojuma projektēšanas standarts
