Kādas galvenās priekšrocības rada mazu jauduLED lejasgaismasIzcelties? Uz MT7930 balstīts draiveris, siltuma izkliede un veiktspējas optimizācija!

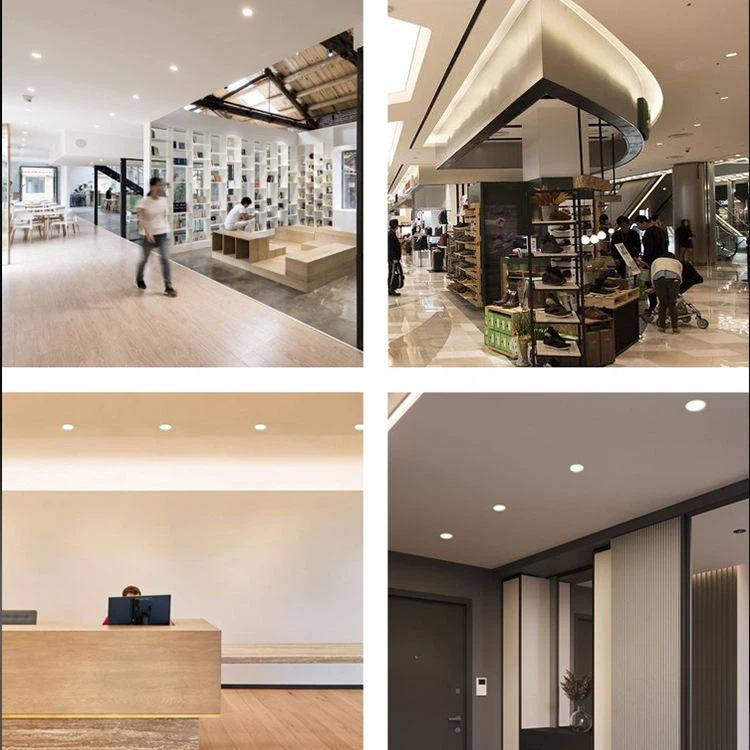

Neliela jaudas LED lejasgaisme ir kļuvusi par galveno dzīvojamo telpu, biroju un komerciālo apgaismojumu, pateicoties tā energoefektivitātei, kompaktajam izmēram un ilgajam kalpošanas laikam. Tā kā kvēlspuldžu{1}}pārtraukšana visā pasaulē rada uzticamu mazu jauduLED leju apgaismojumsrisinājumi (piemēram, aptumšojami maza jaudas LED lejasgaismas un augstas{0}}PF mazjaudas LED lejupieži) turpina pieaugt. Šajā rakstā galvenā uzmanība ir pievērsta 12 W mazjaudas LED leju gaismas dizainam, kas izmanto MT7930 draivera mikroshēmu, ievērojot EEAT principu, integrējot autoritatīvus testu datus, tehniskās specifikācijas un nozares labāko praksi. Tajā ir apskatīti galvenie dizaina elementi, tostarp draivera ķēdes konfigurācija, siltuma izkliedes risinājumi un atbilstība elektromagnētiskajai saderībai (EMC), piedāvājot praktiskus padomus apgaismes inženieriem, ražotājiem un iepirkumu speciālistiem.

Kas ir maza{0}}jaudas draivera galvenā shēmaLED lejasgaismas?

Vadītāja ķēde ir mazā jaudas LED leju apgaismojuma galvenā daļa, un MT7930 AC-DC integrētā mikroshēma ir ievērojama ar to, ka tā ir vienkārši lietojama, uzlabo enerģijas efektivitāti un tajā ir iebūvēti-drošības līdzekļi, kas ir būtiski labākai veiktspējai un uzticamībai.

MT7930 mikroshēmas pārskats un darbības princips

MT7930 ir viena-pakāpes PFC LED draivera mikroshēma, kas ietver iebūvētu-MOSFET un vairākas aizsardzības shēmas, kas īpaši paredzētas maziem enerģijas patēriņa veidiem (līdz 50 W). Galvenās priekšrocības ietver

Vienkāršota shēma: minimāli ārējie komponenti samazina PCB izmēru un ražošanas izmaksas, kas ir ideāli piemērots kompaktiem, maziem{0}}jaudas LED leju apgaismojuma korpusiem.

Augsta PFC veiktspēja: iebūvētā{0}}PFC shēma darbojas tā, ka strāva seko spriegumam, sasniedzot jaudas koeficientu (PF) 0,9 vai lielāku.

Precīza pastāvīgas strāvas kontrole: Nodrošina precīzu izejas strāvas regulēšanu, kas ir būtiska pastāvīgam LED spilgtumam un kalpošanas laikam.

Visaptveroša aizsardzība: integrēta pārsprieguma, pārstrāvas, īssavienojuma-un zemsprieguma bloķēšanas (UVLO) aizsardzība, uzlabojot sistēmas uzticamību.

Mikroshēmas 8 kontaktu komplektā ietilpst funkcionālas tapas vārtu piedziņai (DRV), strāvas noteikšanai (CS), atgriezeniskajai saitei (DSEN) un mīkstajai palaišanai (STP), kā norādīts 1. tabulā:

1. tabula: MT7930 tapu konfigurācija un funkcijas

Ķēdes ieviešana un galvenie parametri

Mazās jaudas LED lejugaismas elektriskās specifikācijas ir

Ieejas spriegums: 100V-240V maiņstrāva (globālā saderība)

Izejas jauda: 12 W (12 × 1 W gaismas diodes sērijveidā)

Izejas strāva: mA (konstante)

Pastāvīgas strāvas kontrole

Izejas strāva (ILED​) tiek precīzi kontrolēta, izmantojot CS (8. kontakts) un DSEN (6. kontakts), ko aprēķina, izmantojot formulu ILED=21×NSNP×R4VFB, kur

NP​=Transformatora primāro tinumu pagriezieni

NS​=Sekundāro tinumu apgriezieni

VFB​=Iekšējais atsauces spriegums (400 mV)

R4​=Strāvas uztveršanas rezistors (savienots ar 8. kontaktu)

Šī formula nodrošina, ka mazās jaudas LED lejasgaismas gaisma uztur stabilu strāvas izvadi (±3% tolerance) pāri ieejas sprieguma svārstībām, novēršot LED mirgošanu un gaismas samazināšanos.

Aizsardzības mehānismi

Pārsprieguma aizsardzība (OVP): tiek aktivizēts, ja DSEN kontaktdakšas spriegums pārsniedz 3,2 V (3 cikli pēc kārtas) vai VDD kontakta kontakts pārsniedz 19,2 V. OVP slieksnis tiek aprēķināts kā VO−OV=3.2×(1+R6R5). ×NA​NS​​−VD8​ (NA=papildu tinumu pagriezieni; VD8​=izejas taisngrieža diodes priekšējais spriegums)

Pārstrāvas aizsardzība (OCP): Shuts down the gate drive if the CS pin voltage is >2,2 V, novēršot komponentu bojājumus no pārmērīgas strāvas.

Aizsardzība pret īsslēgumu- (SCP): Aktivizējas, ja ir DSEN kontakta spriegums<200 mV for 640 μs, restarting automatically once the fault is resolved.

EMC filtra ķēde

Elektromagnētiskie traucējumi (EMI) tiek novērsti, izmantojot ievades filtru tīklu (oriģinālā dokumenta 3. attēls), kas sastāv no:

X-kondensators (CX1, 0,1 μF/275 volti): samazina diferenciālo-režīmu traucējumus.

Kopējā-režīma induktors (L1​, 2 mH): bloķē parastā-režīma traucējumus ar augstu pretestību.

Atgaisošanas rezistors (Re​, 1KΩ): izlādē kondensatora spriegumu, kad barošana ir izslēgta, nodrošinot drošību.

Šis dizains nodrošina, ka mazās jaudas LED lejupvērstais apgaismojums atbilst GB17743 un CISPR 22 standartiem, ar vadītiem traucējumiem, kas ir mazāki vai vienādi ar 40 dBμV.

Kā optimizēt siltuma izkliedi mazai jaudaiLED lejasgaismas?

Siltuma izkliede tieši ietekmē mazjaudas LED leju apgaismojuma -pat mazjaudas-LED darbības ilgumu un veiktspēju, kas rada siltumu, kas var paaugstināt savienojuma temperatūru (Tj​), paātrinot gaismas samazināšanos un mikroshēmas bojājumus.

Siltuma ražošanas mehānisms

Gaismas diodes pārvērš tikai ~20% elektroenerģijas gaismā; atlikušie 80% tiek atbrīvoti kā siltums. 12W mazai jaudaiLED leju apgaismojums, PN krustojumā rodas ~9,6W siltums. Pārmērīgs Tj (lielāks par vai vienāds ar 120 grādiem) samazina gaismas plūsmu par 30% un kalpošanas laiku par 50%, kā parādīts 4. attēlā (oriģinālais dokuments).

Siltuma izkliedes šķīdums

Dizainā ir izmantota trīs{0}}pakāpju siltuma izkliedes sistēma, kas ir pielāgota maza jaudas LED lejasgaismas lukturiem:

LED substrāts: bieza alumīnija pamatne, kas labi vada siltumu (siltuma vadītspēja ir lielāka vai vienāda ar 2,0 W/(m·K)) ar biezu vara foliju (lielāka vai vienāda ar 35 μm

Termiskās saskarnes materiāls (TIM): Epoksīda sveķi, kas leģēti ar keramiskām pildvielām (siltuma vadītspēja ir lielāka vai vienāda ar 1,5 W/(m·K)) savieno alumīnija substrātu ar siltuma izlietni, samazinot termisko pretestību.

Siltuma izlietne:alumīnija sakausējuma dzesētāja ar spurām (svars ir mazāks par 100 g vai vienāds ar to) palielina konvekcijas laukumu par 3 reizēm, salīdzinot ar plakanām virsmām. Spuras ir izvietotas 5 mm attālumā viena no otras, lai atvieglotu gaisa plūsmu, kas uzlabo dabisko konvekciju.

Korpusa dizains siltuma izkliedēšanai

Mazās jaudas LED leju apgaismojuma korpusā ir izmantots PC (polikarbonāts) materiāls gaismas -caurlaidības pārsegam (caurlaidība ir lielāka vai vienāda ar 85%) un alumīnija sakausējums galvenajam korpusam:

Datora vāciņš: izkliedē gaismu, lai samazinātu atspīdumu, ar karstumizturību līdz 135 grādiem.

Alumīnija sakausējuma korpuss: darbojas kā sekundāra siltuma izlietne, pārnesot siltumu no dzesētāja uz ārējo vidi.

Pārbaude apstiprina, ka pēc 4 stundām nepārtrauktas darbības (25 grādi apkārtējā temperatūra) mazās jaudas LED leju gaismas savienojuma temperatūra ir mazāka par 85 grādiem vai vienāda ar to, kas ir krietni zem kritiskā 120 grādu sliekšņa.

Kādi ir 12 W mazās jaudas veiktspējas rādītājiLED lejasgaisma?

Visaptveroša testēšana, izmantojot profesionālu aprīkojumu (inteliģentais elektrisko parametru testeris, EMC testeris), apstiprina mazjaudas LED lejugaismas darbību ar rezultātiem, kas atbilst vai pārsniedz nozares standartus.

Elektriskā veiktspēja

2. tabulā ir apkopoti galvenie elektriskās pārbaudes rezultāti:

2. tabula. Elektriskās veiktspējas pārbaudes rezultāti

Optiskā un uzticamības veiktspēja

Gaismas efektivitāte: 115 lm/W (12 W ieeja, 1380 lm izeja), par 30% augstāka nekā tradicionālajiem 12 W CFL lejupējiem lukturiem (88 lm/W).

Krāsu atveidošanas indekss (Ra): lielāks par vai vienāds ar 85, nodrošinot patiesu-reālu{2}}krāsu atveidi.

Kalpošanas laiks (L70B50): 50 000 stundu, 5 reizes ilgāk nekā CFL lejupielādējamie lukturi (10 000 stundas).

EMC atbilstība: vadīti traucējumi, kas mazāki vai vienādi ar 38 dBμV (30MHz-1GHz), atbilst CISPR 22 B klasei.

Salīdzinošā priekšrocība

3. tabulā ir salīdzināta 12 W mazā jaudaLED leju apgaismojumsar tradicionālo 12 W CFL apakšējo apgaismojumu:

3. tabulā ir sniegts LED leju apgaismojuma un CFL lejā apgaismojuma veiktspējas salīdzinājums.

Kopīgas nozares problēmas un risinājumi mazai jaudaiLED lejasgaisma

Kopīgas problēmas

Nestabila strāvas izvade vai slikta draivera konstrukcija var izraisīt mirgošanu.

Nepietiekama siltuma izkliede izraisa pārkaršanu un saīsina kalpošanas laiku.

Zems jaudas koeficients un augsts THD rada tīkla traucējumus.

EMC neatbilstība{0}}, kas izraisa sertifikācijas kļūmi.

Risinājumi (200 vārdi)

Lai novērstu mirgošanu, izmantojiet draiverus, kuru pamatā ir MT7930{5}} ar precīzu pastāvīgas strāvas vadību (±2% pielaide) un nodrošiniet izejas strāvas stabilitāti. Pārkaršanas gadījumā izmantojiet alumīnija pamatnes (siltuma vadītspēja, kas ir lielāka vai vienāda ar 2,0 W/(m·K)) un dzesētājstieples, izvairoties no slēgta korpusa konstrukcijas. Lai uzlabotu jaudas koeficientu un samazinātu THD, atlasiet draiverus ar iebūvētu-PFC (PF, kas ir lielāks vai vienāds ar 0,9), piemēram, MT7930, izvairoties no zemu-izmaksu ne{11}}PFC draiveriem. Lai nodrošinātu atbilstību EMC, ievades ķēdē integrējiet X-kondensatorus, parastā-režistorus un izplūdes rezistorus un nodrošiniet PCB trases atstarpi, kas ir lielāka par vai vienāda ar 2 mm augsta sprieguma ceļiem. Ja mazās jaudas gaismas diodes apakšējais apgaismojums neieslēdzas, pārbaudiet VDD spriegumu (12V-16V) un mīkstās palaišanas ķēdi; nomainiet vadītāju, ja aizsardzības mehānismi tiek iedarbināti atkārtoti. Regulāra apkope, piemēram, putekļu tīrīšana no siltuma izlietnēm (kas samazina siltuma izkliedes efektivitāti par 15%), arī saglabā veiktspēju. Lai nodrošinātu uzticamību, vienmēr izmantojiet sertificētus komponentus (piemēram, UL sarakstā iekļautus kondensatorus, RoHS saderīgas gaismas diodes).

Autoritatīvās atsauces

MeiXinSheng tehnoloģija. (2023).MT7930 datu lapa: viena-pakāpes PFC LED draivera mikroshēma. https://www.maxictech.com/product/mt7930

Starptautiskā elektrotehniskā komisija (IEC). (2021).IEC 61347-2-13: Īpašas prasības LED moduļu balastiem. https://webstore.iec.ch/publication/25959

Ķīnas nacionālais standarts. (2013).GB 17743-2017: Elektriskā apgaismojuma un līdzīgu iekārtu radiotraucējumu raksturlielumu ierobežojumi un mērīšanas metodes. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=057C5666466B45F9E27644656E656E496E666F

Zhang, D., Luo, Y. un Qin, H. (2013). Maza jaudas LED apakšējā apgaismojuma dizains.Ķīniešu elektronu ierīču žurnāls, 36(2), 173-176.

Liao, H., Yu, Y. un Liu, X. (2009). LED ainavu apgaismojuma lampas humanizētā dizaina izpēte.IEEE 10. starptautiskā konference par datoru-atbalstītu rūpniecisko dizainu un konceptuālo dizainu, 499-502.

Cha, S., Park, D. un Lee, Y. (2012). Maiņstrāvas/līdzstrāvas pārveidotāja bezmaksas LED draiveris apgaismojumam.2012. gada IEEE starptautiskā plaša patēriņa elektronikas konference, 706-708.

Piezīmes

Maza jaudaLED lejasgaisma: LED apakšējais apgaismojums ar izejas jaudu, kas ir mazāka vai vienāda ar 20 W, paredzēts dzīvojamo telpu, biroju un tirdzniecības apgaismojumam.

PFC (Power Factor Correction): tehnoloģija, kas uzlabo aktīvās jaudas attiecību pret šķietamo jaudu, samazinot enerģijas izšķērdēšanu un tīkla traucējumus.

EMC (elektromagnētiskā saderība) attiecas uz elektronisko iekārtu spēju darboties, netraucējot citām ierīcēm vai nepakļaujoties ārējiem traucējumiem.

Savienojuma temperatūra (Tj): tas attiecas uz LED mikroshēmas PN savienojuma temperatūru, kas būtiski ietekmē tās kalpošanas laiku un gaismas veiktspēju.

L70B50 Kalpošanas laiks: laiks, pēc kura 50% noLED lejasgaismassaglabā 70% no sākotnējās gaismas plūsmas.

THD (Total Harmonic Distortion): strāvas viļņu formas kropļojumu mērs ar zemākām vērtībām, kas norāda uz labāku tīkla savietojamību.

DCM (pārtrauktas vadīšanas režīms): darbības režīms, kurā induktora strāva katrā pārslēgšanas ciklā samazinās līdz nullei, vienkāršojot PFC konstrukciju.
