Ķēdes slodzes ierobežojumi priekšSavienojamas T8 LED lampas: drošība, veiktspēja un mērogojamība

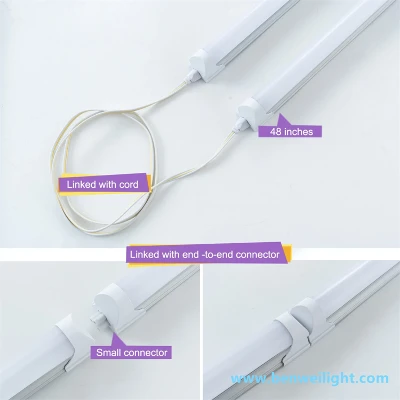

Integrētās savienojamās T8 LED lampas nodrošina vienkāršāku uzstādīšanu, nodrošinot vairāku ķermeņu{1}}ķēdēšanu. Tomēr to elektriskās kravnesības pārsniegšana var izraisīt sistēmas atteices, drošības apdraudējumus un atbilstības pārkāpumus. Šeit ir sniegts kritisko ierobežojumu un risinājumu tehniskais sadalījums.
1. Galvenie ierobežojošie faktori
a) Vadītāja izvades jauda
Lielākā daļa integrēto draiveru atbalstaMazāks par vai vienāds ar150 W kopējā saistītā slodze (piemēram, 6 × 24 W lampas).
Kritiskais vājais punkts: Non-isolated drivers in budget tubes overheat at >80% slodze (lielāka vai vienāda ar 120 W).
b) savienotājs/iekšējais vadu mērītājs
18-22 AWG vads savienotājos kūst plkst>10A strāva(NEC 2. klases ierobežojums).
Piemērs: 10 × 24 W lampas @ 120 V=2A; @277V=0.87A –spriegums nosaka drošu ķēdes garumu.
c) Sprieguma kritums
3% krituma noteikums: ne vairāk kā 5 savienotas caurules @120V (40m ķēde) pret . 15 @277V.
Simptomi: mirgošana gala ķermeņos, samazināta lūmena jauda.
2. Reālā-pasaule salīdzinājumā ar mārketinga apgalvojumiem
| Ražotāja pretenzija | Faktiskais drošais ierobežojums | Neveiksmes risks |
|---|---|---|
| "Savieno līdz 10 caurulēm" | Maksimāli 6 lampas (144 W) | Vadītāja izdegšana pie 85 grādiem + |
| "Universāls 120-277V" | 120V: 5 caurules maks | Mirgo tālāk par 3 m kabeli |
| "Nav pašreizējā ierobežojuma" | Savienotājs kūst pie 8A+ | Plastiskā deformācija |
Piezīme: 90% "savienojamo" cauruļu trūkst pārslodzes aizsardzības ķēžu.
3. Kritiskie drošības standarti
NEC 725.144:2. klases ķēdes ierobežotas plkst100W(120V) vai200W (277V).
UL 1993:Nepieciešami termiskie ierobežojumi, ja iekšējā temperatūra pārsniedz 90 grādus.
Pārkāpuma piemērs:8 × 24 W cauruļu (192 W) ķēde uz 120 V anulē UL sertifikātu.
4. Veiktspējas pasliktināšanās
Lumena zudums:8% kritums uz vienu armatūru, pārsniedzot 5 lampas kumulatīvā sprieguma krituma dēļ.
Mirgošanas risks: Poor-quality drivers exhibit >30% mirgošanas ķēdes galos (IEEE 1789 nav-saderīgs).
EMI Surge: Linked systems without surge protection fail at >2kV (pret. 6kV savrupajam).
5. Risinājumi liela mēroga-instalācijām
a) Zonēta enerģijas sadale
Sadaliet ķēdes grupās pa 4-5 caurulēm, kuras baro atsevišķas ķēdes.
Izmaksas:+15% elektroinstalācijas darbu, +20% materiālu.
b) Centralizētas draiveru sistēmas
Izmantojiet lielas -jaudas ārējos draiverus (piemēram, 300 W Mean Well HLG) ar līdzstrāvas izvadi "mēmām" lampām.
Ieguvums:Iespējo 12+ caurules ar 95% sistēmas efektivitāti.
c) Hibrīda elektroinstalācija
6. Atslēgu atlases kritēriji
Pārbaudiet draivera specifikācijas:
Meklējiet diapazonu "100-305V" (ne tikai 120/277V)
Pieprasījuma pārslodzes/īssavienojuma{0}}aizsardzība (piemēram, IC aizsardzība)
Savienotāja vērtējums:
Vismaz 16 AWG iekšējā elektroinstalācija
V0-novērtēta liesmu slāpējoša plastmasa
Sertifikācijas zīmes:
UL 1993 + FCC 15B daļa EMI
Secinājums
Patiesais savienojamības ierobežojums T8 LED lampām parasti svārstās no4 caurules (120 V) līdz 8 caurulēm (277 V)– krietni zem mārketinga prasībām. Pārsniedzot šos sliekšņus, pastāv koda pārkāpumu, priekšlaicīgas atteices un ugunsgrēka risks. Instalācijām, kas pārsniedz 100 W, centralizēti draiveri vai zonētas shēmas ir obligātas. Vienmēr piešķiriet prioritāti trešo pušu-sertificētiem produktiem un konsultējieties ar kvalificētu elektriķi par komerciālu izmantošanu. Atcerieties: “Saistāms” nenozīmē “neierobežots”.
